مشخصات سیم بکسل جرثقیل

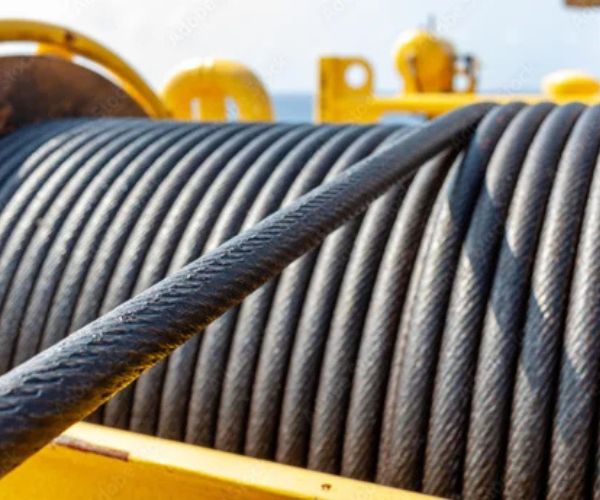

سیم بکسل جرثقیل رگ حیاتی هر جرثقیل است و نقش اساسی در بلند کردن و جابجایی ایمن بارها ایفا می کند. انتخاب سیم بکسل مناسب با مشخصات فنی سازگار با نوع کاربری جرثقیل نه تنها تضمین کننده ایمنی عملیات است بلکه کارایی و طول عمر سیستم بالابر را نیز به طور چشمگیری افزایش می دهد. در این مقاله به بررسی جامع مشخصات کلیدی سیم بکسل جرثقیل می پردازیم .

چرا مشخصات سیم بکسل در جرثقیل مهم است؟

انتخاب نادرست سیم بکسل برای جرثقیل مانند رانندگی با لاستیک های نامناسب در یک خودروی مسابقه است! تصور کنید در حال بلند کردن یک بار سنگین هستید و ناگهان سیم بکسل پاره می شود. عواقب فاجعه بار این اتفاق هم از نظر مالی (آسیب به بار دستگاه و محیط) و هم از نظر جانی (مصدومیت یا فوت افراد) قابل تصور نیست. همچنین برای کارهایی مانند تعمیر جرثقیل سقفی لازم است مشخصات کامل جرثقیل در اختیار تعمیرکار قرار بگیرد.

بنابراین درک مشخصات فنی سیم بکسل و انتخاب آگاهانه آن یک ضرورت اجتناب ناپذیر برای هر اپراتور و مسئول ایمنی جرثقیل محسوب می شود.

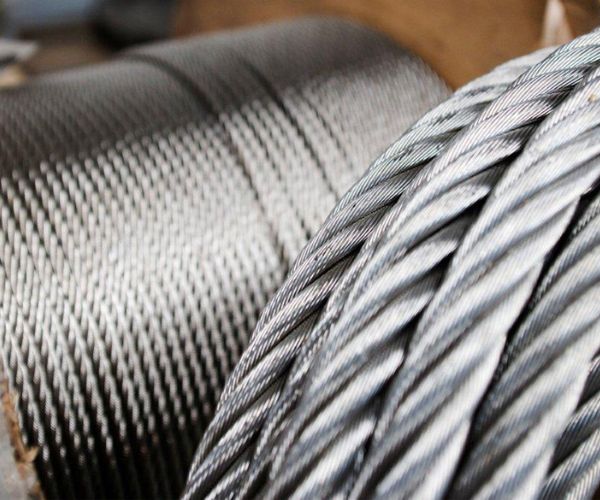

اجزای اصلی سیم بکسل جرثقیل و اصول عملکرد آنها

سیم بکسل جرثقیل برخلاف ظاهر ساده اش یک ساختار مهندسی پیچیده دارد که از اجزای مختلفی تشکیل شده است. برای درک بهتر مشخصات آن ابتدا باید با این اجزا و نحوه عملکردشان آشنا شویم :

مفتول (Wire)

مفتول ها اجزای سازنده اصلی سیم بکسل هستند. این مفتول ها از جنس فولادهای پرکربن با مقاومت کششی بالا ساخته می شوند و در کنار هم تابیده شده تا استرند را تشکیل دهند. جنس مفتول و نوع پوشش آن (مانند روکش گالوانیزه برای مقاومت در برابر خوردگی) از مهم ترین مشخصات مفتول ها هستند که بر مقاومت انعطاف پذیری و طول عمر سیم بکسل تاثیر مستقیم دارند.

استرند (Strand)

استرندها واحدهای سازنده سیم بکسل هستند که از تابیده شدن تعدادی مفتول به دور یک مفتول مرکزی یا یک هسته تشکیل می شوند. تعداد مفتول ها در هر استرند و نحوه تابش آنها (به عنوان مثال تابش راستگرد یا چپگرد) بر انعطاف پذیری مقاومت سایشی و مقاومت در برابر خستگی سیم بکسل اثرگذار است. انواع مختلفی از استرندها با ساختارهای متفاوت وجود دارند که هر کدام برای کاربردهای خاصی مناسب هستند.

هسته (Core)

هسته مرکز سیم بکسل است و نقش مهمی در حفظ ساختار و پشتیبانی از استرندها دارد. هسته ها معمولا از جنس های مختلفی ساخته می شوند که رایج ترین آنها عبارتند از :

• هسته فولادی (Steel Core – SC) : مقاومت بالایی در برابر فشار و حرارت دارد و برای بارهای سنگین و شرایط سخت کاری مناسب است.
• هسته الیافی (Fiber Core – FC) : انعطاف پذیری بیشتری نسبت به هسته فولادی دارد و روانکاری بهتری بین استرندها فراهم می کند اما مقاومت کمتری در برابر فشار و حرارت دارد. هسته های الیافی معمولا از جنس کنف یا الیاف مصنوعی ساخته می شوند.
• هسته مستقل سیم بکسلی (Independent Wire Rope Core – IWRC) : خود از یک سیم بکسل کوچک تر تشکیل شده و ترکیبی از مقاومت و انعطاف پذیری را ارائه می دهد. این نوع هسته مقاومت سایشی و طول عمر سیم بکسل را افزایش می دهد.

تاب (Lay)

تاب به روش تابیده شدن استرندها به دور هسته اشاره دارد و نقش تعیین کننده ای در عملکرد و ویژگی های سیم بکسل ایفا می کند. دو نوع اصلی تاب وجود دارد :

• تاب منظم (Regular Lay) : در این نوع تاب جهت تابش مفتول ها در استرندها و جهت تابش استرندها به دور هسته مخالف است. این نوع تاب پایداری و مقاومت سایشی بالایی دارد و برای کاربردهایی که نیاز به انعطاف پذیری کمتر و مقاومت در برابر لهیدگی دارند مناسب است.
• تاب لنگ (Lang Lay) : در این نوع تاب جهت تابش مفتول ها در استرندها و جهت تابش استرندها به دور هسته یکسان است. تاب لنگ انعطاف پذیری بیشتری نسبت به تاب منظم دارد و مقاومت سایشی سطح بیرونی مفتول ها را افزایش می دهد اما پایداری کمتری دارد و بیشتر در معرض پیچش قرار می گیرد. به همین دلیل معمولا برای کاربردهایی که نیاز به انعطاف پذیری بالا و سایش کمتر دارند مانند سیم بکسل های بالابر استفاده می شود.

مشخصات فنی کلیدی سیم بکسل جرثقیل

حال که با اجزای اصلی سیم بکسل آشنا شدیم به بررسی مشخصات فنی کلیدی می پردازیم که در انتخاب سیم بکسل مناسب برای جرثقیل باید به آنها توجه کرد :

قطر سیم بکسل (Diameter)

قطر سیم بکسل یکی از مهم ترین مشخصات فنی است که مستقیماً با ظرفیت باربری آن مرتبط است. قطر سیم بکسل بر اساس حداکثر بار کاری مجاز (WLL) جرثقیل و ضریب ایمنی مورد نیاز محاسبه می شود. انتخاب قطر نامناسب می تواند منجر به پارگی سیم بکسل و بروز حوادث ناگوار شود. قطر سیم بکسل معمولاً بر حسب میلی متر (mm) یا اینچ (inch) اندازه گیری می شود.

ساختار سیم بکسل (Construction)

ساختار سیم بکسل به تعداد استرندها و مفتول ها در هر استرند و نحوه آرایش آنها اشاره دارد. ساختارهای مختلفی برای سیم بکسل وجود دارد که هر کدام ویژگی های خاصی را ارائه می دهند. برخی از ساختارهای رایج عبارتند از :

• ۶x۱۹ : دارای ۶ استرند و حدود ۱۹ مفتول در هر استرند. این ساختار تعادل خوبی بین انعطاف پذیری و مقاومت سایشی ارائه می دهد و برای کاربردهای عمومی جرثقیل مناسب است.
• ۶x۳۶ : دارای ۶ استرند و حدود ۳۶ مفتول در هر استرند. این ساختار انعطاف پذیری بالاتری نسبت به ۶x۱۹ دارد و برای کاربردهایی که نیاز به خمیدگی های مکرر دارند مناسب است.
• ۸x۱۹ : دارای ۸ استرند و حدود ۱۹ مفتول در هر استرند. این ساختار انعطاف پذیری و مقاومت سایشی را به طور همزمان بهبود می بخشد و برای جرثقیل هایی که با سرعت بالا کار می کنند مناسب است.
• ۳۵Wx۷ : یک ساختار پیچیده تر با تعداد زیادی مفتول نازک در هر استرند. این ساختار حداکثر انعطاف پذیری را ارائه می دهد و برای کاربردهایی که نیاز به خمیدگی های شدید دارند مانند جرثقیل های موبایل و تاورکرین ایده آل است.

گرید فولاد (Steel Grade)

گرید فولاد نشان دهنده مقاومت کششی مفتول های فولادی به کار رفته در سیم بکسل است. مقاومت کششی حداکثر نیرویی است که سیم بکسل قبل از گسیختگی می تواند تحمل کند. گریدهای فولادی معمولاً با اعدادی مانند ۱۷۷۰ N/mm² یا ۱۹۶۰ N/mm² مشخص می شوند که هر چه این عدد بالاتر باشد مقاومت کششی سیم بکسل بیشتر است. انتخاب گرید فولاد مناسب بر اساس حداکثر بار کاری مجاز و ضریب ایمنی مورد نیاز انجام می شود.

نوع تاب (Lay Type)

همانطور که قبلاً اشاره شد نوع تاب (منظم یا لنگ) تاثیر زیادی بر عملکرد سیم بکسل دارد. انتخاب نوع تاب مناسب به نوع کاربری جرثقیل و شرایط کاری بستگی دارد. به طور کلی تاب منظم برای کاربردهایی که نیاز به پایداری و مقاومت سایشی بالا دارند و تاب لنگ برای کاربردهایی که نیاز به انعطاف پذیری بیشتر دارند مناسب تر است.

نوع هسته (Core Type)

نوع هسته (فولادی الیافی یا مستقل سیم بکسلی) نیز بر ویژگی های سیم بکسل تاثیرگذار است. هسته های فولادی مقاومت بالاتری در برابر فشار و حرارت دارند و برای بارهای سنگین و شرایط سخت کاری مناسب هستند در حالی که هسته های الیافی انعطاف پذیری بیشتری ارائه می دهند و برای کاربردهایی که نیاز به خمیدگی های مکرر دارند ایده آل هستند. هسته های مستقل سیم بکسلی ترکیبی از مزایای هر دو نوع هسته را ارائه می دهند.

پوشش مفتول (Wire Coating)

پوشش مفتول لایه ای محافظ بر روی مفتول های فولادی است که از آنها در برابر خوردگی و زنگ زدگی محافظت می کند. رایج ترین نوع پوشش پوشش گالوانیزه است که با ایجاد یک لایه روی (Zinc) بر روی مفتول ها از تماس مستقیم فولاد با عوامل خورنده جلوگیری می کند. در محیط های دریایی یا محیط هایی که در معرض رطوبت و مواد شیمیایی هستند استفاده از سیم بکسل با پوشش گالوانیزه یا پوشش های مقاوم تر (مانند استنلس استیل) ضروری است.

روغن کاری (Lubrication)

روغن کاری سیم بکسل نقش حیاتی در کاهش اصطکاک بین مفتول ها و استرندها جلوگیری از خوردگی و افزایش طول عمر آن دارد. روغن کاری مناسب به انعطاف پذیری سیم بکسل کمک کرده و از سایش زودرس آن جلوگیری می کند. نوع روغن مورد استفاده و فواصل روغن کاری باید بر اساس توصیه های سازنده و شرایط کاری سیم بکسل تعیین شود.

استانداردهای بین المللی سیم بکسل جرثقیل

برای اطمینان از کیفیت و ایمنی سیم بکسل های جرثقیل استانداردهای بین المللی متعددی تدوین شده اند که مشخصات فنی روش های آزمون و الزامات ایمنی را برای تولید و استفاده از این تجهیزات تعیین می کنند. برخی از مهم ترین این استانداردها عبارتند از :

• ISO ۴۳۰۹ : استاندارد بین المللی برای مراقبت و نگهداری از سیم بکسل ها. این استاندارد دستورالعمل های جامعی را برای بازرسی روغن کاری تعویض و ملاحظات ایمنی سیم بکسل های مورد استفاده در جرثقیل ها و سایر تجهیزات بالابری ارائه می دهد.
• EN ۱۳۴۱۴ : استاندارد اروپایی برای سیم بکسل های فولادی – ایمنی. این استاندارد الزامات ایمنی و مشخصات فنی سیم بکسل های مورد استفاده در کاربردهای عمومی بالابری را تعیین می کند.
• ASTM A۱۰۲۳ : استاندارد آمریکایی برای مشخصات استاندارد برای سیم بکسل های فولادی. این استاندارد مشخصات فنی و روش های آزمون سیم بکسل های فولادی را در گریدهای مختلف تعیین می کند.

رعایت این استانداردها به تضمین کیفیت و ایمنی سیم بکسل های جرثقیل کمک کرده و از بروز حوادث ناشی از نقص فنی جلوگیری می کند.

تکنولوژی های پیشرفته در سیم بکسل جرثقیل

صنعت سیم بکسل جرثقیل نیز همواره در حال پیشرفت و نوآوری است. تکنولوژی های پیشرفته ای در زمینه مواد اولیه فرآیندهای تولید و روش های بازرسی سیم بکسل ها به کار گرفته می شوند که منجر به بهبود عملکرد ایمنی و طول عمر آنها شده است. برخی از این تکنولوژی ها عبارتند از :

• سیم بکسل های با مفتول های فشرده (Compacted Strand Ropes) : در این نوع سیم بکسل ها استرندها قبل از تابیده شدن به دور هسته تحت فشار قرار می گیرند تا سطح مقطع فولادی افزایش یافته و مقاومت کششی و مقاومت سایشی بهبود یابد.
• سیم بکسل های با پوشش پلاستیکی (Plastic Coated Ropes) : پوشش پلاستیکی بر روی سیم بکسل مقاومت در برابر خوردگی را به طور قابل توجهی افزایش داده و از سایش و آسیب دیدن مفتول ها جلوگیری می کند. این نوع سیم بکسل ها به ویژه برای محیط های دریایی و شرایط آب و هوایی سخت مناسب هستند.
• سیستم های مانیتورینگ آنلاین سیم بکسل (Online Rope Monitoring Systems) : این سیستم ها با استفاده از حسگرهای الکترومغناطیسی یا اولتراسونیک به طور مداوم وضعیت سیم بکسل را پایش کرده و هرگونه نقص یا آسیب را به سرعت شناسایی می کنند. این تکنولوژی به افزایش ایمنی و جلوگیری از خرابی های ناگهانی سیم بکسل کمک می کند.

کاربردهای سیم بکسل جرثقیل در صنایع مختلف

سیم بکسل های جرثقیل در طیف گسترده ای از صنایع و کاربردها مورد استفاده قرار می گیرند. برخی از مهم ترین این صنایع عبارتند از :

• صنعت ساختمان : در جرثقیل های برجی (تاورکرین) جرثقیل های موبایل و جرثقیل های کارگاهی برای بلند کردن و جابجایی مصالح ساختمانی قطعات پیش ساخته و تجهیزات سنگین.
• صنعت معدن : در جرثقیل های معدنی و وینچ های بالابر برای جابجایی مواد معدنی تجهیزات حفاری و نفرات در معادن زیرزمینی و روباز.
• صنعت نفت و گاز : در جرثقیل های دریایی (آفشور) جرثقیل های سکوهای نفتی و جرثقیل های لوله گذار برای جابجایی تجهیزات سنگین لوله های نفت و گاز و انجام عملیات تعمیر و نگهداری در تاسیسات نفتی و گازی.
• صنعت حمل و نقل : در جرثقیل های بندری جرثقیل های کشتی سازی و جرثقیل های کانتینربر برای بارگیری و تخلیه کالاها در بنادر کشتی سازی و پایانه های کانتینری.
• صنعت تولید و کارخانجات : در جرثقیل های سقفی جرثقیل های دروازه ای و جرثقیل های بازویی برای جابجایی مواد اولیه قطعات نیمه ساخته و محصولات نهایی در خطوط تولید و انبارها.

در هر یک از این صنایع نوع و مشخصات سیم بکسل مورد استفاده بر اساس نوع جرثقیل شرایط کاری و بارهای مورد جابجایی تعیین می شود.

نکات فنی مهم در انتخاب و نگهداری سیم بکسل جرثقیل

برای اطمینان از عملکرد ایمن و طول عمر بالای سیم بکسل جرثقیل رعایت نکات فنی زیر ضروری است :

• انتخاب سیم بکسل مناسب : با توجه به نوع جرثقیل حداکثر بار کاری مجاز (WLL) شرایط کاری و استانداردهای مربوطه سیم بکسل با مشخصات فنی مناسب را انتخاب کنید. همواره به توصیه های سازنده جرثقیل و استانداردهای ایمنی توجه داشته باشید.
• بازرسی دوره ای : سیم بکسل جرثقیل را به طور منظم و دوره ای (قبل از هر شیفت کاری و به صورت دوره های زمانی مشخص) بر اساس استاندارد ISO ۴۳۰۹ بازرسی کنید. به دنبال نشانه هایی از آسیب مانند سیم های پاره شده ساییدگی خوردگی تغییر شکل و له شدگی باشید. در صورت مشاهده هرگونه نقص سیم بکسل را فورا تعویض کنید.
• روغن کاری منظم : سیم بکسل را به طور منظم و با روغن مناسب روغن کاری کنید. روغن کاری به کاهش اصطکاک جلوگیری از خوردگی و افزایش طول عمر سیم بکسل کمک می کند. فواصل روغن کاری و نوع روغن را بر اساس توصیه های سازنده و شرایط کاری تعیین کنید.
• نگهداری صحیح : از خمیدگی های شدید و کشیدگی های ناگهانی سیم بکسل جلوگیری کنید. سیم بکسل را در محیط خشک و دور از مواد خورنده نگهداری کنید. هنگام انبار کردن سیم بکسل از پیچ خوردن و گره خوردن آن جلوگیری کنید.
• تعویض به موقع : سیم بکسل را بر اساس استاندارد ISO ۴۳۰۹ و توصیه های سازنده در زمان مناسب تعویض کنید. حتی اگر سیم بکسل ظاهراً سالم به نظر برسد طول عمر مفید آن محدود است و پس از گذشت زمان مشخصی باید تعویض شود.

نتیجه گیری

انتخاب سیم بکسل جرثقیل با مشخصات فنی مناسب یک تصمیم حیاتی برای ایمنی کارایی و طول عمر سیستم بالابری است. درک اجزای اصلی سیم بکسل مشخصات فنی کلیدی استانداردهای بین المللی و تکنولوژی های پیشرفته به شما کمک می کند تا انتخابی آگاهانه داشته باشید و از عملکرد ایمن و مطمئن جرثقیل خود اطمینان حاصل کنید. همواره به یاد داشته باشید که بازرسی منظم نگهداری صحیح و تعویض به موقع سیم بکسل نقش اساسی در پیشگیری از حوادث و حفظ ایمنی در محیط کار دارد.

پرسش های متداول

۱. ضریب ایمنی سیم بکسل جرثقیل چقدر باید باشد؟

ضریب ایمنی سیم بکسل جرثقیل بسته به نوع جرثقیل نوع کاربری و استانداردهای مربوطه متفاوت است. به طور کلی ضریب ایمنی برای جرثقیل های عمومی معمولاً بین ۵ : ۱ تا ۸ : ۱ در نظر گرفته می شود. به این معنی که حداقل مقاومت کششی سیم بکسل باید ۵ تا ۸ برابر حداکثر بار کاری مجاز (WLL) جرثقیل باشد. برای جرثقیل های حساس تر یا شرایط کاری سخت تر ممکن است ضریب ایمنی بالاتری مورد نیاز باشد. همواره به استانداردهای ایمنی و توصیه های سازنده جرثقیل در این زمینه توجه کنید.

۲. چگونه می توان طول عمر سیم بکسل جرثقیل را افزایش داد؟

افزایش طول عمر سیم بکسل جرثقیل با رعایت نکات زیر امکان پذیر است :

• انتخاب سیم بکسل با مشخصات فنی مناسب برای نوع کاربری.
• بازرسی منظم و دوره ای و تعویض به موقع سیم بکسل های آسیب دیده.
• روغن کاری منظم و با روغن مناسب.
• جلوگیری از بارگذاری بیش از حد مجاز.
• رانندگی نرم و بدون شوک با جرثقیل.
• نگهداری صحیح سیم بکسل در محیط مناسب.
• استفاده از قرقره ها و درام های با قطر مناسب برای کاهش تنش خمشی بر روی سیم بکسل.

۳. چه زمانی باید سیم بکسل جرثقیل را تعویض کرد؟

سیم بکسل جرثقیل باید در موارد زیر تعویض شود :

• پارگی تعداد مشخصی از مفتول ها (بر اساس استاندارد ISO ۴۳۰۹).
• ساییدگی بیش از حد مفتول ها.
• خوردگی یا زنگ زدگی شدید.
• تغییر شکل یا لهیدگی سیم بکسل.
• کاهش قطر سیم بکسل به میزان قابل توجه.
• گذشتن از طول عمر مفید سیم بکسل (حتی اگر ظاهراً سالم باشد).
• مشاهده هرگونه نقص یا آسیب که ایمنی سیم بکسل را به خطر اندازد.

در صورت مشاهده هر یک از این موارد فورا سیم بکسل را تعویض کنید و از ادامه کار با جرثقیل خودداری نمایید.
