فیوژن فیبر نوری: راهنمای کامل برای متخصصان شبکه

در عصر فناوری اطلاعات و ارتباطات، شبکه‌های فیبر نوری به عنوان یکی از مهم‌ترین زیرساخت‌های ارتباطی نقش حیاتی دارند. این شبکه‌ها به دلیل پهنای باند بالا، تلفات کم، و قابلیت انتقال داده‌ها در مسافت‌های طولانی، جایگزین مناسبی برای شبکه‌های مسی قدیمی هستند. یکی از مهم‌ترین فرآیندهای مورد استفاده در نصب و نگهداری شبکه‌های فیبر نوری، فیوژن فیبر نوری است. این مقاله به‌طور کامل به تشریح فیوژن فیبر نوری، مزایا، معایب، مراحل انجام، تجهیزات مورد نیاز، نکات ایمنی، و کاربردهای آن در شبکه‌های ارتباطی می‌پردازد.

فیوژن فیبر نوری چیست؟

فیوژن فیبر نوری فرآیندی است که در آن دو انتهای فیبر نوری به وسیله حرارت قوس الکتریکی به یکدیگر جوش داده می‌شوند. این فرآیند به گونه‌ای طراحی شده است که هسته‌های شیشه‌ای فیبر نوری به هم جوش داده می‌شوند و به این ترتیب یک اتصال دائمی و کم‌تلفات ایجاد می‌شود. برخلاف کانکتورهای مکانیکی که اتصالات موقتی و قابل تنظیم مجدد را ارائه می‌دهند، فیوژن فیبر نوری به‌عنوان یک اتصال دائمی و محکم شناخته می‌شود.

فیوژن فیبر نوری به دلیل تلفات کم و بازتاب برگشتی بسیار ناچیز، بهترین روش اتصال برای شبکه‌های ارتباطی مدرن، مانند شبکه‌های فیبر به خانه (FTTH)، شبکه‌های مخابراتی و شبکه‌های مراکز داده (Data Centers) است.

در صورت نیاز به خدمات فیوژن فیبر نوری ، می توانید با فیوژن فیبر نوری پارس فیبر تماس بگیرید .

اهمیت فیوژن فیبر نوری

فیوژن فیبر نوری به دلیل ویژگی‌های منحصر به فرد خود، به عنوان یک استاندارد صنعتی برای اتصالات فیبر نوری شناخته می‌شود. این روش به دلایل زیر بسیار حائز اهمیت است:

1. کیفیت بالای اتصال: اتصال‌های فیوژن کمترین تلفات نوری و بازتاب برگشتی را ارائه می‌دهند و به این ترتیب کیفیت بالای سیگنال‌های انتقال داده را تضمین می‌کنند.
2. پایداری طولانی‌مدت: اتصالات فیوژن در برابر تغییرات دما، رطوبت و ارتعاشات محیطی مقاوم هستند و بنابراین برای استفاده در شبکه‌های ارتباطی طولانی‌مدت و پرسرعت بسیار مناسب‌اند.
3. استحکام مکانیکی: اتصال‌های فیوژن به دلیل ذوب شدن و جوش دائمی فیبرها به یکدیگر، از استحکام مکانیکی بالایی برخوردارند و در برابر کشش، خمیدگی و فشار مقاوم هستند.

مزایای فیوژن فیبر نوری

فیوژن فیبر نوری به عنوان یکی از بهترین روش‌های اتصال فیبر نوری، دارای مزایای متعددی است که آن را به یک انتخاب محبوب برای متخصصان شبکه تبدیل کرده است:

1. تلفات نوری بسیار کم: تلفات در فیوژن فیبر نوری به دلیل هم‌ترازی دقیق هسته‌های فیبر نوری بسیار کم است (معمولاً کمتر از 0.1 دسی‌بل). این ویژگی باعث می‌شود که برای انتقال داده‌ها در فواصل طولانی و با پهنای باند بالا بسیار مناسب باشد.
2. بازتاب برگشتی ناچیز: یکی از مشکلات رایج در اتصالات فیبر نوری، بازتاب برگشتی نور (Back Reflection) است. این بازتاب می‌تواند باعث تداخل در سیگنال‌های دریافتی شود. فیوژن فیبر نوری با ایجاد یک اتصال همگن، بازتاب برگشتی را به حداقل می‌رساند.
3. استحکام مکانیکی بالا: اتصالات فیوژن به دلیل استفاده از حرارت قوس الکتریکی و ذوب شدن هسته‌های فیبر، استحکام بالایی دارند و در برابر شرایط محیطی سخت و خطرناک مقاوم هستند.
4. پایداری طولانی‌مدت: اتصالات فیوژن در برابر تغییرات دما، رطوبت، و ارتعاشات محیطی پایداری خوبی دارند و نیاز به تعمیر و نگهداری کمتری دارند.
5. کاربرد در شبکه‌های پرسرعت: به دلیل تلفات کم و بازتاب برگشتی ناچیز، فیوژن فیبر نوری برای شبکه‌های مخابراتی، اینترنتی، و فیبر به خانه (FTTH) ایده‌آل است.

معایب فیوژن فیبر نوری

با وجود مزایای فراوان، فیوژن فیبر نوری دارای معایبی نیز هست که باید در نظر گرفته شود:

1. هزینه بالای تجهیزات: یکی از معایب اصلی فیوژن فیبر نوری، نیاز به تجهیزات گران‌قیمت مانند دستگاه فیوژن (Fusion Splicer) و Cleaver فیبر نوری است. این تجهیزات هزینه بالایی دارند و برای پروژه‌های کوچک ممکن است اقتصادی نباشد.
2. نیاز به تخصص و مهارت: انجام فیوژن نیاز به تجربه و مهارت بالایی دارد. اپراتورها باید با دستگاه‌های فیوژن، تنظیمات آن‌ها، و تکنیک‌های مختلف آشنا باشند.
3. زمان‌بر بودن فرآیند: فیوژن فیبر نوری نسبت به کانکتورهای مکانیکی زمان بیشتری برای نصب و راه‌اندازی نیاز دارد. این موضوع ممکن است در پروژه‌های بزرگ و پیچیده، به یک چالش تبدیل شود.

تجهیزات مورد نیاز برای فیوژن فیبر نوری

برای انجام فیوژن فیبر نوری، مجموعه‌ای از تجهیزات تخصصی لازم است که در ادامه به توضیح آن‌ها می‌پردازیم:

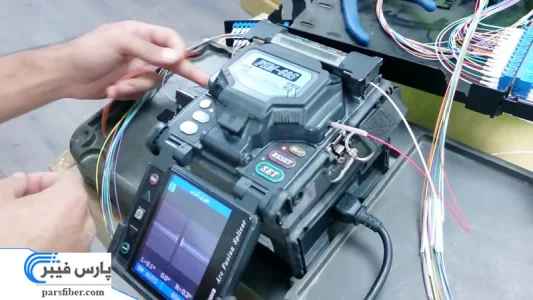

1. دستگاه فیوژن (Fusion Splicer): اصلی‌ترین دستگاه برای انجام فیوژن است که با استفاده از حرارت قوس الکتریکی، دو فیبر نوری را به یکدیگر جوش می‌دهد. این دستگاه‌ها دارای مدل‌های مختلفی هستند که براساس نوع فیبر (تک‌مد یا چندمد) و کاربردهای مختلف انتخاب می‌شوند.
2. دستگاه برش فیبر (Cleaver): دستگاهی که برای برش دقیق انتهای فیبرها به منظور آماده‌سازی برای فیوژن استفاده می‌شود. کیفیت برش فیبر به‌طور مستقیم بر کیفیت فیوژن تاثیر می‌گذارد.
3. نگهدارنده‌های فیبر (Fiber Holders): ابزارهایی که فیبرها را در موقعیت مناسب نگه می‌دارند تا در هنگام انجام فیوژن به درستی تراز شوند.
4. محافظ فیوژن (Heat Shrink Sleeve): پس از فیوژن، از این محافظ‌ها برای حفاظت از نقطه اتصال و جلوگیری از آسیب‌های فیزیکی و محیطی استفاده می‌شود.
5. ابزارهای تمیزکننده: شامل الکل ایزوپروپیل و دستمال‌های بدون پرز برای تمیز کردن فیبرها و جلوگیری از آلودگی و افزایش کیفیت فیوژن.

مراحل انجام فیوژن فیبر نوری

مراحل انجام فیوژن فیبر نوری به شرح زیر است:

1. آماده‌سازی فیبر نوری:

• با استفاده از ابزار برش روکش (Jacket Stripper)، روکش خارجی فیبر نوری برداشته می‌شود.
• با استفاده از ابزارهای مخصوص، بافر فیبر برداشته شده و فیبر با الکل ایزوپروپیل تمیز می‌شود.

1. برش فیبر:

• فیبر در دستگاه Cleaver قرار داده می‌شود و به‌طور دقیق برش داده می‌شود تا یک سطح صاف و بدون نقص برای فیوژن ایجاد شود.

1. تنظیم دستگاه فیوژن:

• دستگاه فیوژن براساس نوع فیبر (تک‌مد یا چندمد) و شرایط محیطی تنظیم می‌شود.
• فیبرها در نگهدارنده‌ها قرار داده شده و در دستگاه فیوژن تراز می‌شوند.

1. انجام فیوژن:

• با فشار دادن دکمه شروع، قوس الکتریکی ایجاد شده و دو فیبر به هم جوش داده می‌شوند. این فرآیند تنها چند ثانیه طول می‌کشد.
• دستگاه فیوژن به‌طور خودکار میزان تلفات نوری اتصال را ارزیابی می‌کند.

1. نصب محافظ فیوژن:

• پس از فیوژن، یک محافظ حرارتی (Heat Shrink Sleeve) روی نقطه اتصال قرار داده می‌شود و با استفاده از دستگاه حرارتی جمع می‌شود تا اتصال محافظت شود.

1. آزمایش و تأیید اتصال:

• با استفاده از دستگاه OTDR (Optical Time Domain Reflectometer) یا Power Meter، کیفیت اتصال بررسی شده و از صحت عملکرد آن اطمینان حاصل می‌شود.

نکات ایمنی در فیوژن فیبر نوری

رعایت نکات ایمنی در فرآیند فیوژن فیبر نوری برای حفاظت از افراد و جلوگیری از حوادث بسیار حیاتی است:

1. استفاده از عینک‌های ایمنی: فیبرهای نوری بسیار ریز و تیز هستند و می‌توانند به چشم‌ها آسیب برسانند. همیشه از عینک‌های ایمنی مخصوص استفاده کنید.
2. مدیریت ضایعات فیبر نوری: تکه‌های بریده‌شده فیبر نوری می‌توانند بسیار تیز باشند و در صورت ورود به پوست، آسیب جدی ایجاد کنند. همیشه از ظروف مخصوص ضایعات برای جمع‌آوری تکه‌های فیبر استفاده کنید و از دست زدن به ضایعات با دست‌های خالی خودداری کنید.
3. محیط کاری تمیز و سازمان‌یافته: محیط کاری باید تمیز و عاری از هرگونه مواد قابل اشتعال باشد. کابل‌های فیبر نوری باید به درستی نگهداری شوند تا از پیچیدگی و آسیب جلوگیری شود. همچنین استفاده از سینی‌ها و نگهدارنده‌های مخصوص برای قرار دادن فیبرها و ابزارهای فیوژن به کاهش خطرات کمک می‌کند.
4. رعایت نکات ایمنی در کار با قوس الکتریکی: دستگاه‌های فیوژن برای جوش فیبرها از قوس الکتریکی استفاده می‌کنند. هنگام استفاده از این دستگاه‌ها، دست‌های خود را دور از ناحیه قوس الکتریکی نگه دارید و از لباس‌های ضد شعله استفاده کنید.
5. تهویه مناسب محیط کاری: هنگام انجام عملیات فیوژن، گازهای مضر و دودهای ناشی از فرآیند جوشکاری ممکن است آزاد شوند. اطمینان حاصل کنید که محیط کار دارای تهویه مناسب است تا از استنشاق این گازها جلوگیری شود.
6. آموزش و آگاهی از خطرات: اپراتورها باید قبل از انجام هرگونه عملیات فیوژن، آموزش‌های لازم را دریافت کنند. آگاهی از خطرات احتمالی و نحوه واکنش به آنها در شرایط اضطراری بسیار مهم است. همچنین، دیگر کارمندان و تکنسین‌ها را نیز در مورد نکات ایمنی و راهنمای استفاده از تجهیزات آموزش دهید.
7. خاموش کردن تجهیزات پس از استفاده: پس از اتمام کار، دستگاه‌های فیوژن و ابزارهای مرتبط را خاموش کرده و کابل‌ها و ابزارها را به درستی جمع‌آوری کنید تا از آسیب یا آتش‌سوزی جلوگیری شود.

کاربردهای فیوژن فیبر نوری

فیوژن فیبر نوری در بسیاری از زمینه‌های ارتباطی و شبکه‌ای کاربرد دارد. برخی از این کاربردها عبارتند از:

1. شبکه‌های مخابراتی: فیوژن فیبر نوری به دلیل تلفات کم و استحکام بالا، برای ایجاد اتصالات اصلی در شبکه‌های مخابراتی استفاده می‌شود. این شبکه‌ها معمولاً نیاز به انتقال داده‌ها در مسافت‌های طولانی دارند که فیوژن این نیاز را به خوبی برطرف می‌کند.
2. شبکه‌های فیبر به خانه (FTTH): با توجه به افزایش نیاز به اینترنت پرسرعت، شبکه‌های FTTH در حال گسترش هستند. فیوژن فیبر نوری در این شبکه‌ها برای اتصال‌های بین مراکز توزیع و خانه‌ها استفاده می‌شود.
3. مراکز داده (Data Centers): در مراکز داده که نیاز به انتقال حجم عظیمی از داده‌ها با کمترین تاخیر و تلفات وجود دارد، فیوژن فیبر نوری بهترین انتخاب است.
4. شبکه‌های صنعتی و نظامی: فیوژن فیبر نوری به دلیل استحکام و دوام بالا در برابر شرایط سخت، برای استفاده در محیط‌های صنعتی و نظامی بسیار مناسب است.
5. پروژه‌های فیبر نوری شهری: در پروژه‌های بزرگ شهری که نیاز به ایجاد ارتباط بین مراکز مختلف وجود دارد، فیوژن فیبر نوری به دلیل قابلیت اطمینان بالا به‌کار گرفته می‌شود.

جمع بندی

فیوژن فیبر نوری یکی از کارآمدترین و مطمئن‌ترین روش‌های اتصال فیبرهای نوری در شبکه‌های ارتباطی مدرن است. با توجه به مزایای بی‌شمار این روش از جمله تلفات کم، استحکام بالا، و پایداری طولانی‌مدت، استفاده از فیوژن در پروژه‌های شبکه‌های فیبر نوری امری ضروری است. رعایت نکات ایمنی و استفاده از تجهیزات مناسب نیز از عوامل مهمی است که به موفقیت و کارآمدی این فرآیند کمک می‌کند.

این مقاله به عنوان یک راهنمای جامع برای متخصصان شبکه و کسانی که در زمینه طراحی و پیاده‌سازی شبکه‌های فیبر نوری فعالیت می‌کنند، تهیه شده است و امیدواریم اطلاعات مفیدی را ارائه داده باشد. با در نظر گرفتن تمامی جوانب، فیوژن فیبر نوری یکی از بهترین راهکارها برای ایجاد شبکه‌های ارتباطی پایدار و پرسرعت در دنیای امروز است.
